BAUER – BOHRMAX

BOHRMAX

BAUER BOHRMAX UND BOHRMAX LIGHT

BAUER BOHRMAX: FRÄS- BOHRANLAGE

BAUER BOHRMAX Light: BOHRANLAGE

Bisher werden lange Werkstücke meist mit Stahlmaßband, Reißnadel, Körner und Magnetbohrmaschine gebohrt. Die Qualität der Arbeiten mit Magnetbohrmaschinen ist personenabhängig und sehr zeitaufwendig. Zudem führen ungenaue Bohrungen zur teuren Nacharbeit an der Baustelle. Aus diesem Grund hat die Firma BAUER eine neue Generation von Bohranlagen und Fräs- Bohranlagen nach dem Fahrständerprinzip entwickelt, welche sich schon bei kleinen Serien lohnt und leicht zu bedienen ist. Die Eingabe der Daten und das Arbeiten mit dem BOHRMAX verlangt keine intensive Schulung des Maschinenbedieners. Hierauf wurde während der Entwicklung des BOHRMAX besonderer Wert gelegt. Im Gegensatz zu sonstigen CNC Bearbeitungsmaschinen ist meistens eine Einweisung des Maschinenbedieners von ca. 3 Stunden ausreichend. Es sind keine CNC Kenntnisse erforderlich. Der BOHRMAX wird über einen großen Touch Panel direkt programmiert. Die Steuerung von Penta-Tec (Österreich) ermöglicht zudem eine Datenübertragung im DXF Format (Option). Eine Fernwartung ist für beide BOHRMAX- Varianten serienmäßig, wofür selbstverständlich ein Internetanschluss in Maschinennähe vorhanden sein muss.

Trotz ihrer einfachen Bedienung ist der BOHRMAX ist eine vollwertige Bearbeitungsmaschine mit einem Verfahrweg auf der X- Achse (Längsachse) von 2.000 bis 8.000mm, je nach Kundenwunsch.

Einige Eigenschaften des BAUER BOHRMAX und BOHRMAX LIGHT:

  • flexible Fertigung langer und kurzer Werkstücke
  • kurze Bearbeitungszeiten
  • hohe Qualität der Teile und weniger Nacharbeit
  • geeignet für Einzelteile, Klein- und Großserienfertigung
  • Platz sparend
  • einfaches und sicheres Arbeiten
  • schnelle Amortisation

Der universelle Einsatz bei der Bearbeitung langer als auch kurzer Werkstücke, Einzelteile und Serien machen den BOHRMAX zu einer unentbehrlichen, vollwertigen Bearbeitungsmaschine im Stahl- und Maschinenbau. Aufgrund des günstigen Anschaffungspreises, der geringen Betriebskosten, der einfachen Bedienung und nicht zu Letzt der hohen Genauigkeit amortisiert sich der BOHRMAX innerhalb kurzer Zeit.


Vollautomatische Fräs- Bohranlage BAUER BOHRMAX

Bohrmax z30 - Vollautomatische Fräs- Bohranlage

Fast Facts

  • Lieferbare Maschinengrößen, Verfahrwege auf der X-Achse: 2, 3, 4, 5, 6, 7, 8 und 12 Meter
  • Solide deutsche Stahlkonstruktion mit bewährten Maschinenkomponenten (z.B. Suhner, Lenze, Beckhoff usw.) garantieren lange Lebensdauer und hohe Verfügbarkeit

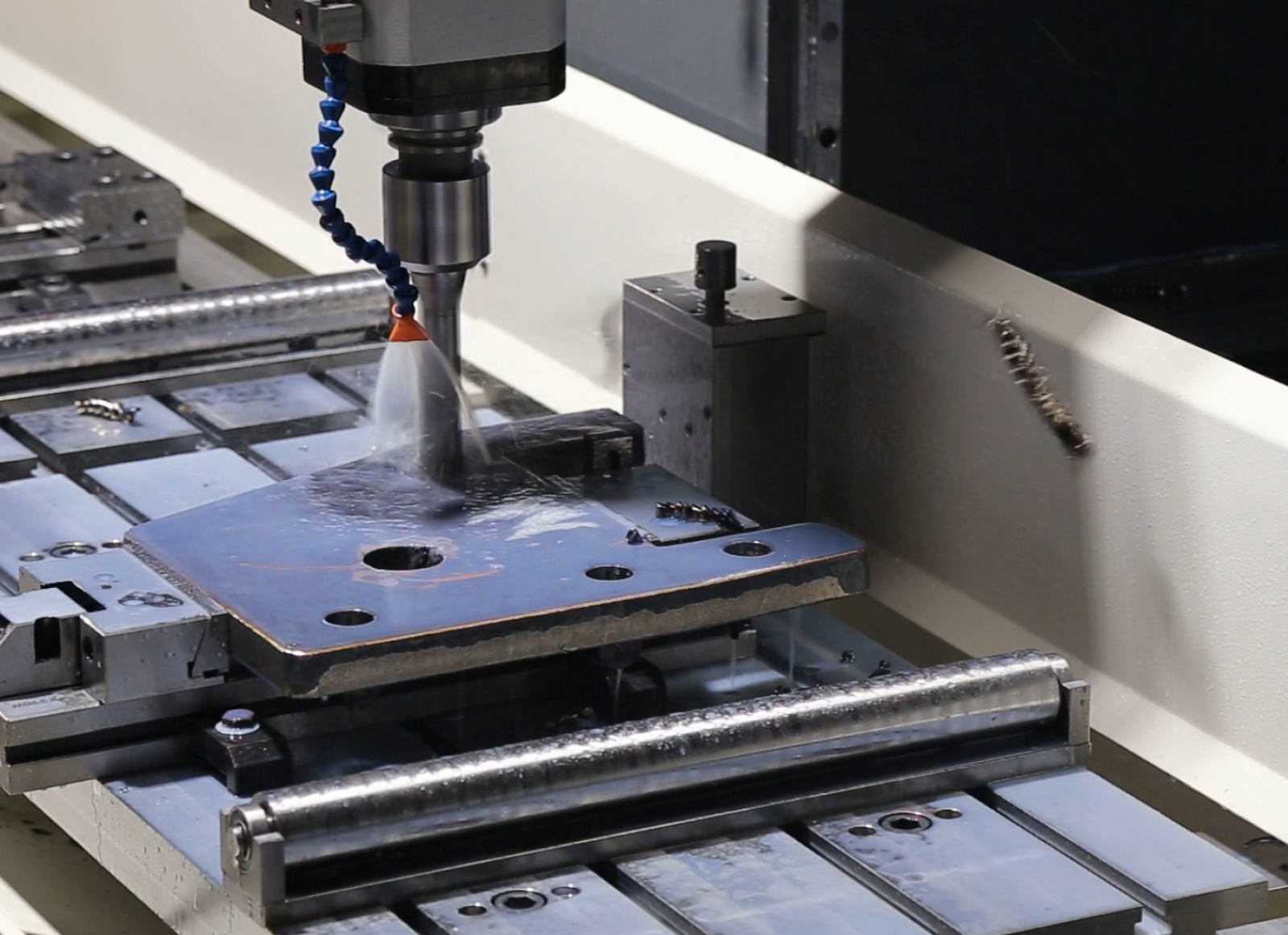

  • Ein Bohrkopf vertikal über dem Tisch nach dem Fahrständerprinzip, in allen Achsen gleichzeitig (interpoliert) über die Steuerung verfahrbar
  • Alle Achsen auf groß dimensionierten Linearführungen und mit Servoantrieb
  • Werkzeugaufnahme SK 40 inkl. pneumatischer Werkzeugspannung
  • Bohrkopf mit 7,5 kW Antriebsleistung
  • Lichtschranke vorne, Sicherheitszaun optional hinten fest an der Maschine
  • Kühlmittelanlage für das Werkzeug
  • Einfache Industriesteuerung, keine CNC Kenntnisse erforderlich

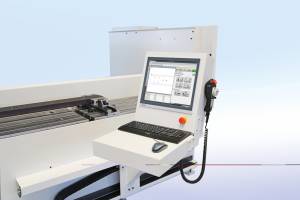

  • Bedienpult verschiebbar und drehbar, Eingabe über 19“ Touch Panel oder Tastatur
  • Manuelle u. automatische Bedienung
  • Fernwartung
  • eine USB Schnittstellen zur Datenübertragung
  • Optionen: mitfahrender Werkzeugwechsler für 10 Werkzeuge, Winkelkopf von 0 bis 90 Grad schwenkbar, Sprühanlage, Späneförderer, Pendelbearbeitung, Datenimport DXF mit Funktion Fräsen aller Konturen, Taschen fräsen und Fließlochbohren, Spannstöcke

Technische Daten BAUER BOHRMAX

WeMa Werkzeuge & Maschinen - Gartenstraße 5 - 56584 Thalhausen

Verfahrwege, Toleranzen

Verfahrweg, X- Achse (längs), je nach Ausführung

[mm]

2.000 bis 8.000mm

Verfahrweg, Y- Achse (quer)

[mm]

550

Verfahrweg, Z- Achse (vertikal)

[mm]

650

Toleranz X- Achse, Zahnstange

[mm]

+/-0,1

Toleranz Y- und Z- Achse

[mm]

+/-0,06

Geschwindigkeiten

Eilgang X- Achse

[m/min]

20

Eilgang Y- und Z- Achse

[m/min]

16

Antriebsmotor Bohrkopf, Bohrleistung

Antriebsleistung Bohrkopf, Standard

[kW]

7,5

Bohrleistung in Baustahl mit 7,5kW Antriebsleistung

[mm]

40

stufenlose Drehzahlverstellung mit Frequenzumrichter,

andere Drehzahlstufen auf Anfrage

[1/min]

120 bis 2.300

Maschinenabmessungen

Tischbreite

[mm]

550

Abstand Tischoberkante bis Unterkante Werkzeugaufnahme

[mm]

700

Materialauflagehöhe

[mm]

900

Gesamtlänge = Verfahrweg + 2.200mm



Gesamtbreite ca.

[mm]

2.500

Gesamthöhe ca.

[mm]

2.800

Gewicht der Maschine, je nach Ausführung und Maschinenlänge

[kg]

Anfrage

Lackierung

Maschine grau

[RAL]

7012

Deckel weiß

[RAL]

9002

Neuheiten des BAUER BOHRMAX 2020

1. Winkelkopf von 0 bis 90 Grad

Winkelkopf
Winkelbohren-1
Winkelbohren-2
Winkelbohren-3

2. DSTV Datenimport

  • Aus den DSTV Daten werden die Bearbeitung von allen 4 Seiten extrahiert (Oben, Unten, Vorne, Hinten)
  • Es werden Bohrungen, Langlöcher und Innenkonturen erkannt
  • Ist ein Werkzeug mit passendem Durchmesser vorhanden, wird es automatisch zugewiesen
  • Einzelne Bearbeitungen können in der Software editiert werden (z.B. Position & Durchmesser von Bohrungen), es können auch neue Bearbeitungsschritte im Programm eingefügt werden
DSTV-1
DSTV-2

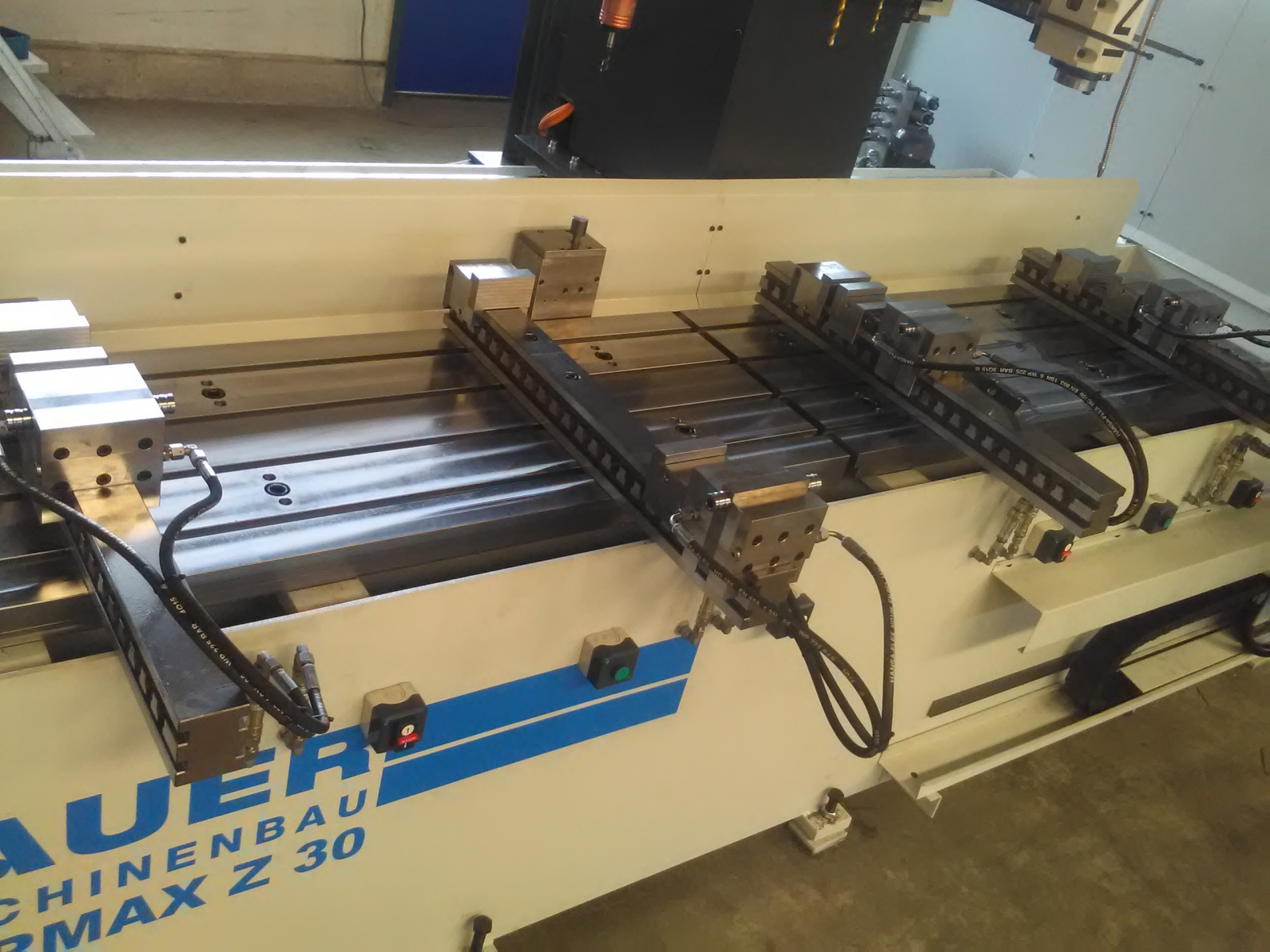

3. Innovativer Spannstock

Innovativer Spannstock

4. Verfahrbare Vollschutzhaube

5. Laser- Bereichsscanner

Videos


Vollautomatische Bohranlage BAUER BOHRMAX Light:

Vollautomatische Bohranlage BAUER BOHRMAX light

Fast Facts

  • Lieferbare Maschinengrößen, Verfahrwege auf der X-Achse: 3 und 6 Meter
  • Solide deutsche Stahlkonstruktion mit bewährten Maschinenkomponenten (z.B. Erlo, Beckhoff usw.) garantieren lange Lebensdauer und hohe Verfügbarkeit
  • Ein Bohrkopf vertikal über dem Tisch nach dem Fahrständerprinzip, in allen Achsen gleichzeitig (interpoliert) über die Steuerung verfahrbar
  • Alle Achsen auf Linearführungen und mit Servoantrieb
  • Werkzeugspannung Laip Schnellwechselsystem
  • Bohrkopf mit 2,2 kW Antriebsleistung
  • Geeignet mit 4 kW Antrieb (Option) für leichte Fräsarbeiten, z.B. Langlöcher und Kreise in Profile und Rohre
  • Lichtschranke vorne, Sicherheitszaun optional hinten fest an der Maschine
  • Sprühanlage für das Werkzeug
  • Einfache Industriesteuerung, keine CNC Kenntnisse erforderlich
  • Freistehendes Bedienpult, Eingabe über 19“ Touch Panel oder Tastatur
  • Manuelle u. automatische Bedienung
  • Fernwartung
  • eine USB Schnittstellen zur Datenübertragung
  • Optionen: feststehender Werkzeugwechsler für 5 Werkzeuge, Kühlmittelanlage, Datenimport DXF, Spannstöcke

Technische Daten BAUER BOHRMAX Light

WeMa Werkzeuge & Maschinen - Gartenstraße 5 - 56584 Thalhausen

Verfahrwege, Toleranzen

Verfahrweg, X- Achse (längs), je nach Ausführung

[mm]

3.050 oder 6.050mm

Verfahrweg, Y- Achse (quer)

[mm]

400

Verfahrweg, Z- Achse (vertikal)

[mm]

500

Toleranz X- Achse, Zahnstange

[mm]

+/-0,2

Toleranz Y- und Z- Achse

[mm]

+/-0,1

Geschwindigkeiten

Eilgang X- Achse

[m/min]

25

Eilgang Y- Achse

[m/min]

6

Eilgang Z- Achse

[m/min]

6

Antriebsmotor Bohrkopf, Bohrleistung

Antriebsleistung Bohrkopf

[kW]

2,2

Antriebsleistung Bohrkopf, Optional

[kW]

4,0

Bohrleistung in Baustahl mit 2,2kW Antriebsleistung

[mm]

25

Gewindebohren mit Ausgleichsfutter



M4 bis M20

stufenlose Drehzahlverstellung mit Frequenzumrichter,

andere Drehzahlstufen auf Anfrage

[1/min]

140 bis 2.300

Maschinenabmessungen

Tischbreite

[mm]

360

Abstand Tischoberkante bis Unterkante Werkzeugaufnahme

[mm]

600

Gewicht der Maschine, je nach Ausführung und Maschinenlänge

[kg]

Anfrage

Lackierung

Maschine grau

[RAL]

7012

Deckel weiß

[RAL]

9002

Bauer BOHRMAX und bohrmax light - Maschine & Fertigung
